似乎包含的范圍有點廣，不過這今天想要說的就是一個有統一編號GJ BT-566。這樣的一個管件產品的編號，這是統一編號都是這樣的，也有批準號，批準號為建制2002104號。

        圖集號就是我們所能熟知的02S403這里邊，首先在映入我們眼簾的就是它的目錄在目錄上首先是目錄占了三頁，然后是總說明下面就是90度彎頭大樣圖從50~400的還有一個彎頭尺寸及重量表也是從50~400的，再往下呢是產品的一個大樣，圖這個大樣，圖小的沒有，就是到小的是450，頂大到兩米的，然后就是這個大樣圖的彎頭產品的尺寸重量再往下那就是一些其他的尺寸。小的產品在現實的生產中，全是按12459

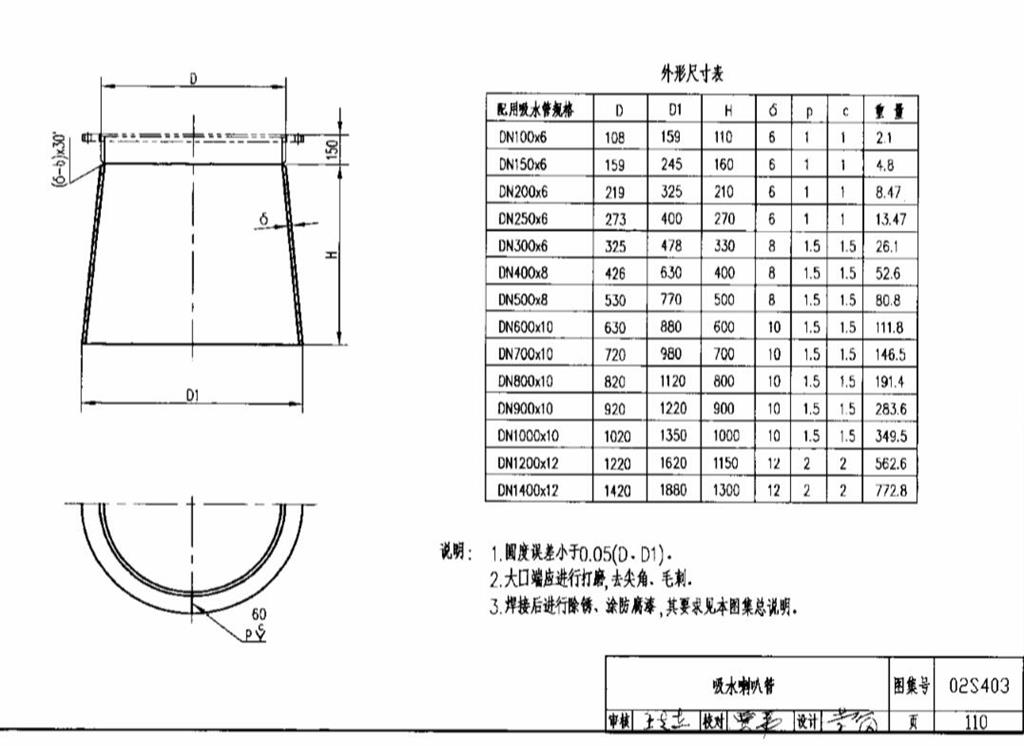

      比如說60度45度，再往下呢就是有一個90度鍵縮異徑彎頭尺寸的，跟上面的東西都一樣的一個圖表，反正他這些別管三通也好還是說偏心異徑管等等的也好，基本上都是按照這個意思來的，后是吸水喇叭口吸水，喇叭口在他的112頁，然后我們再說他這個總說明是什么意思就是說這個圖集是根據建設`部1999年的202號的文件，并且在1975年編制的S311鋼制管道零件這樣的一個圖集上，這樣的一個基礎上修整完成的，這就是說這個鋼制管件它的一個前身的基礎是什么？

      并且說像這樣的一個建筑管件的圖集，它是適用于什么單位這上面很明白，就是溫度太高了不行，一般的就算是，不能說是冷水，它所適用的溫度就是小于等于80度，只是一般的就是工業建筑，市政給水排水這樣的一些，工程上并且所適用的壓力范圍是小于等于1.6兆帕這個1.6兆帕，按我們法蘭工廠來說呢，就是16公斤這樣的一個壓力范圍。

      管件產品的工程通徑還有外徑厚度按照國標1047-1995，這是一個管道元件的工程通徑和國標173 9 5-19 98無縫鋼管尺寸，外形重量及允許偏差，以及其他的規定執行，這是人家的一個總說明，這個總說明上對于所使用的法蘭產品是適用于哪一個標準也有了規定，并且對于說焊縫的基本形式和尺寸也是按照國標985-88來執行的。

       在制造焊制和檢驗上，分別就是如果是無縫的就按12459那個標準來執行，如果是有縫的這里所說的就是鋼板做的產品，就是按照這個標準以前沒怎么見過，國標50268-97這是一個給水排水管道工程施工及驗收規范。

         鋼制管件縱向的焊縫間距不應小于10公分，這是什么意思？比如說這個管子這個彎頭產品一片，一片的這個鋼板做不了，用兩片的來做，然后做的時候或者是兩片鋼板也不行，用三片鋼板做，這三片鋼板之間的間距不能夠小于10公分，10公分你就是少你也得比10公分多，這是這樣的一個規定的，如果是埋地里邊的鋼制管件的縱向焊縫。

       應該垂直于管道中到中的垂線兩側。上下45度左右的位置，這個總說明里邊說明的東西就不少了，這幾乎都是跟這個一些尺寸公差這樣的一個標準來媲美了，所以從這兒看出來，這個鋼制管件里邊的彎頭法蘭產品的說明還是很到位的。http://www.dqxf119.com
